產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺 長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
LMC系列有鐵芯電機

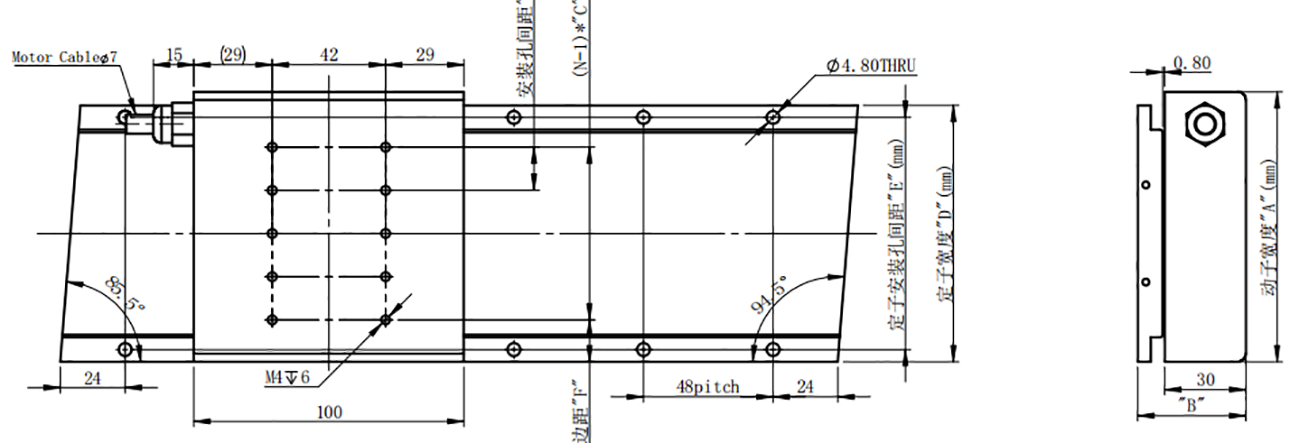

外形圖(單位:mm)
| 性能參數 | 單位 | LMC100-045-S1 | LMC100-060-S1 | LMC100-080-S1 | LMC100-100-S1 | LMC100-125-S1 |
| 峰值推力 | N | 148 | 260 | 406 | 555 | 738 |
| 峰值電流 | A | 11.8 | 11.8 | 13.1 | 12.3 | 17 |
| 持續推力 | N | 42 | 75 | 115 | 150 | 195 |
| 持續電流 | A | 3.5 | 3.5 | 3.8 | 3.3 | 4.5 |
| 電機常數@Tmax. | N/(W1/2) | 7.7 | 13.6 | 18.3 | 21.9 | 28.5 |
| 最大持續耗散功率 | W | 17 | 30 | 39 | 47 | 62 |
| 繞組代碼 | S1 | S1 | S1 | S1 | S1 | |
| 力常數 | N/A | 12 | 22 | 31 | 45 | 42.5 |
| 反向電動勢 | V/m/S | 12.5 | 18.2 | 25.4 | 36.7 | 34.8 |
| 相間電阻 | ohms | 0.85 | 1.5 | 2.1 | 2.6 | 1.55 |
| 相間電感 | mH | 6 | 8.7 | 12.5 | 14.1 | 10.5 |
| 電氣時間常數 | ms | 5.4 | 5.5 | 5.4 | 5.3 | 5.3 |
| 最大端電壓 | Vdc | 330 | 330 | 330 | 330 | 330 |
| 吸引力 | kN | 0.28 | 0.5 | 0.8 | 1.1 | 1.45 |
| 動子重量 | kg | 0.42 | 0.8 | 1.2 | 1.6 | 2.1 |
| 定子型號 | T-LMC100-045-S*** | T-LMC100-060-S*** | T-LMC100-080-S*** | T-LMC100-100-S*** | T-LMC100-125-S*** | |
| 定子重量 | kg/m | 1.7 | 3 | 4.3 | 5.7 | 7.5 |
| 極距 | mm | 24 | 24 | 24 | 24 | 24 |
| 定子可選長度 | mm | 96,144,192,240 | 96,144,192,240 | 96,144,192,240 | 96,144,192,240 | 96,144,192,240 |
