產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺 長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
LMC系列有鐵芯電機

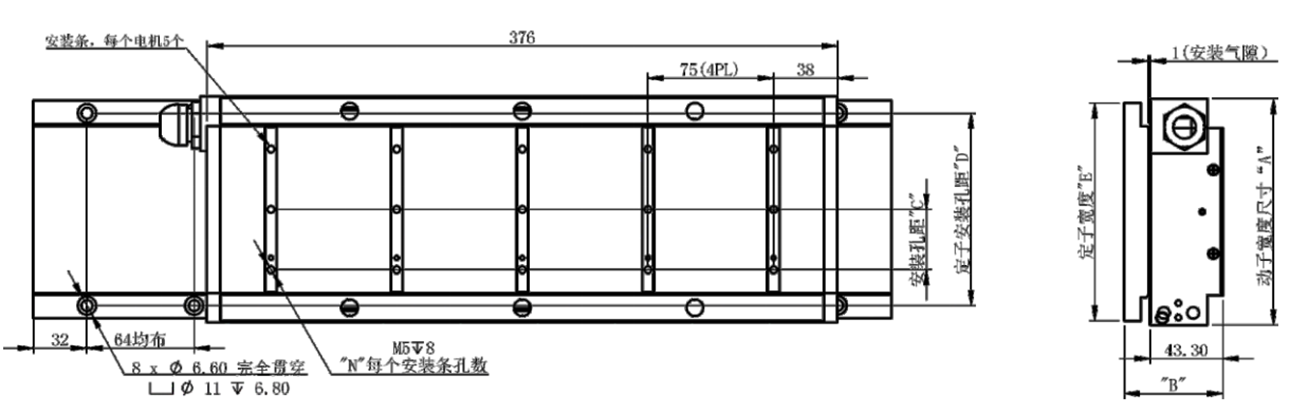

外形圖(單位:mm)
| 性能參數 | 單位 | LMC-E22-050-A1 | LMC-E22-075-A1 | LMC-E22-100-A1 | LMC-E22-100-A2 | LMC-E22-150-A1 | LMC-E22-200-A2 |
| 峰值推力 | N | 1250 | 1875 | 2540 | 2540 | 3240 | 4600 |
| 峰值電流 | A | 20 | 20 | 20 | 40 | 20 | 40 |
| 持續推力 | N | 440 | 640 | 890 | 890 | 1130 | 1600 |
| 持續電流 | A | 7 | 7 | 7 | 14 | 7 | 14 |
| 電機常數@Tmax. | N/(W1/2) | 35.5 | 44.6 | 55.5 | 55.7 | 52.5 | 72 |
| 最大持續耗散功率 | W | 154.35 | 205.8 | 257.25 | 255.192 | 463.05 | 493.92 |
| 繞組代碼 | A1 | A1 | A1 | A2 | A1 | A2 | |
| 力常數 | N/A | 63 | 92 | 127 | 63.5 | 162 | 117 |
| 反向電動勢 | V/m/s | 51.5 | 76 | 103.6 | 52 | 132 | 95 |
| 相間電阻 | ohms | 1.5 | 2 | 2.5 | 0.6 | 4.5 | 1.2 |
| 相間電感 | mH | 14 | 20.4 | 26 | 6.5 | 38.9 | 13 |
| 電氣時間常數 | ms | 9.6 | 9.6 | 9.6 | 9.6 | 9.6 | 9.6 |
| 最大端電壓 | Vdc | 540 | 540 | 540 | 540 | 540 | 540 |
| 吸引力 | kN | 4.9 | 7.3 | 9.8 | 9.8 | 14.6 | 19.7 |
| 動子重量 | kg | 6.9 | 9.6 | 12.5 | 12.5 | 18.1 | 23.7 |
| 定子型號 | T-LMC-E050-S*** | T-LMC-E075-S*** | T-LMC-E100-S*** | T-LMC-E100-S*** | T-LMC-E150-S*** | T-LMC-E200-S*** | |
| 定子極距 | mm | 32 | 32 | 32 | 32 | 32 | 32 |
| 定子重量 | kg/m | 7.5 | 10.1 | 12.7 | 12.7 | 20.7 | 26.8 |
| 定子可選擇長度 | mm | 064、128、256 | 064、128、256 | 064、128、256 | 064、128、256 | 064、128、256 | 064、128、256 |
